企业资料通过认证
水泥分类
1 建筑水泥 2 彩色水泥 3 早强水泥 4 耐酸水泥 5 耐火高温水泥
水泥特点
1 水泥水化热大，且放热量集中。1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化，可用于冬季施工的工程。
2 水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。
3 水泥具有较高的耐热性。如采用耐火粗细骨料（如铬铁矿等）可制成使用温度达1300～1400℃的耐热混凝土

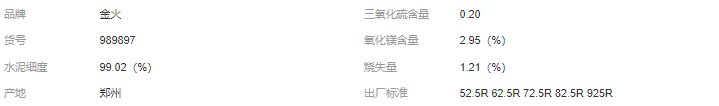

特性指标 | 单位 | 量值 | 标准 GB201-2000 | |
比表面积 | SSB | ㎡/kg | 369 | ≥300 |
化学成分 | SiO2 | % | 7.41 | ≤8.0 |
AL2O3 | % | 51.10 | ≥50 | |
Fe2O3 | % | 2.19 | ≤2.5 | |
R2O | % | 0.32 | ≤0.4 | |
凝结时间 | 初凝IS | 分钟 | 166 | ≥30 |
终凝FS | 分钟 | 223 | ≤360 | |
抗折强度 | Mpa | 7.2 | ≥5.5 | |
三天 | Mpa | 7.7 | ≥6.5 | |
抗压强度 | Mpa | 51.9 | ≥40 | |
三天 | Mpa | 60.6 | ≥50 |
